230V Schalter u. Detector Version 2

230V Taster & Detector v2

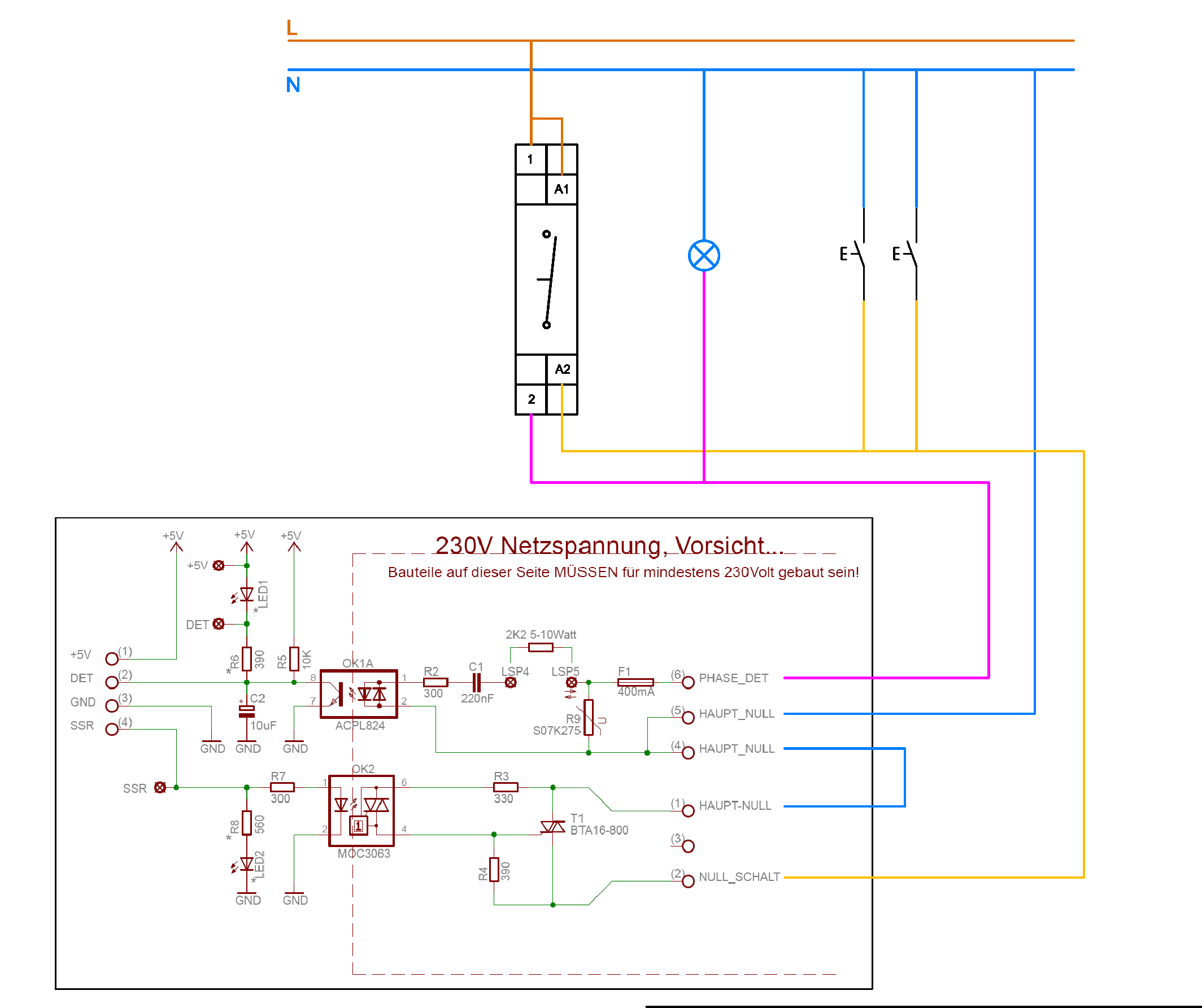

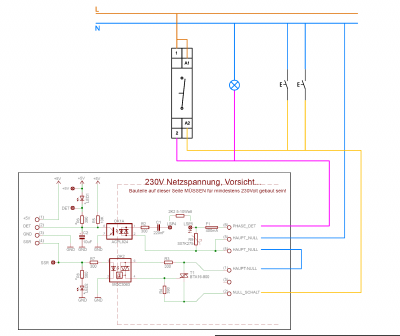

Anschluss an Stromstoßrelais v2
Die Theorie ;)

1 Einleitung

Die erste Schaltung und Schaltungbeschreibung ist unter der Version 1 zu finden.

1.1 Hinweis

Achtung, diese Schaltung arbeitet mit lebensgefährlicher Netzspannung! Alle Teile dieser Schaltung sind direkt mit dem Stromnetz verbunden und müssen unbedingt berührungssicher in ein Gehäuse eingebaut werden. Vor dem Überprüfen der Schaltung muss der Netzstecker gezogen werden!

1.2 Schaltung

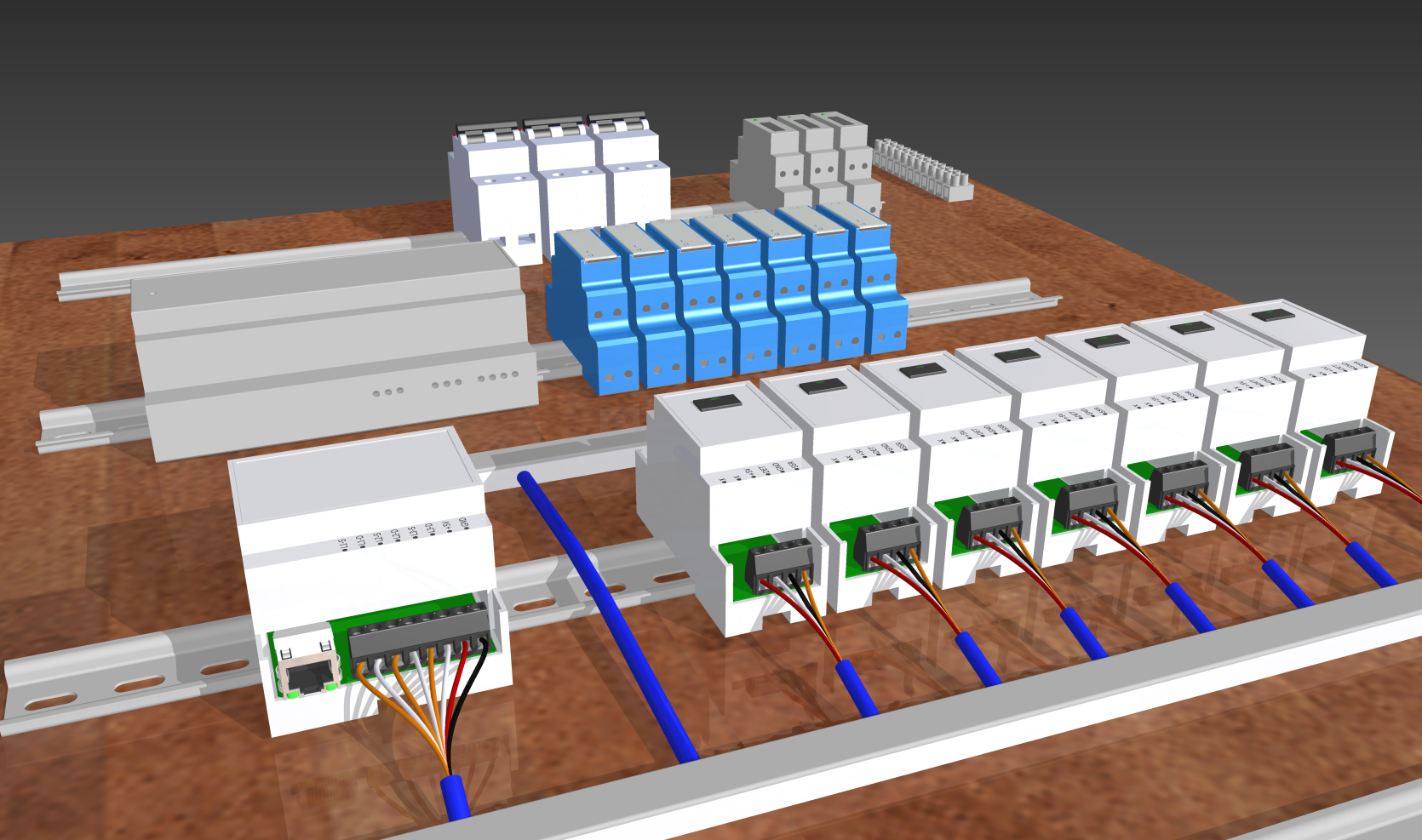

Da ich dieses Jahr angefangen habe mein Haus in eine Baustelle zu verwandeln, bin ich gezwungen mir langsam etwas zur Haussteuerung zu überlegen. So beginnen werde ich mit der Licht Steuerung/Überwachung. Ich will sämtliche Lichter im Haus via PC Schalten und Überwachen können. Das Microcontrollerboard besteht aus einem stark verändertem etherrape Modul mit AtMega644 in SMD. Als Software am PC kommt IP-Symcon zum Einsatz.

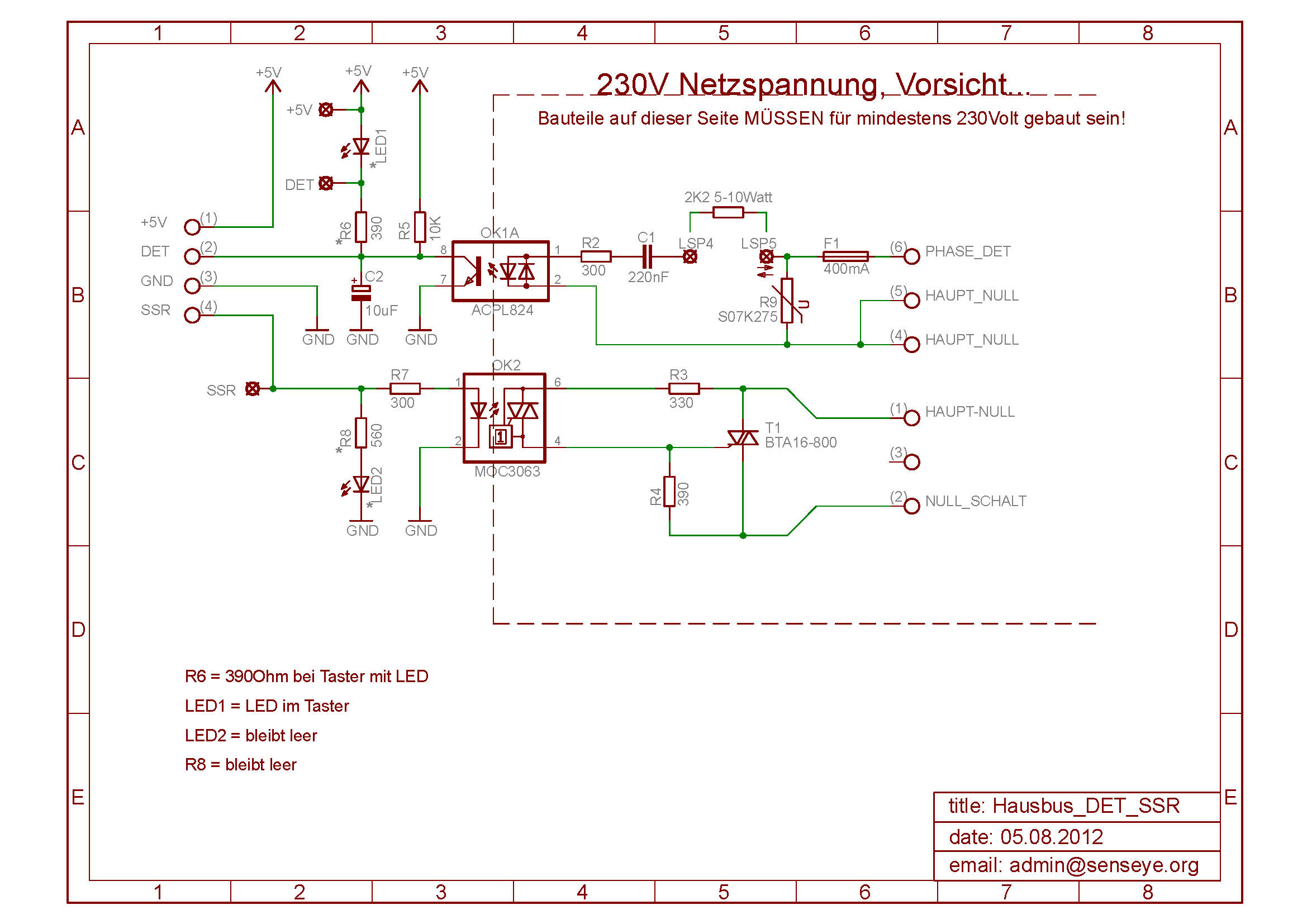

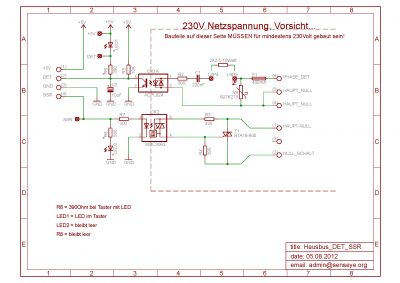

Kurz zur Schaltung…über den Optokoppler(MOC3063) wird das Stromstoßrelais geschaltet, bzw besser getastet. Das Stromstoßrelais benötigt ja nur einen Tastimpuls. Weiters können mehrere Taster parallel betrieben werden. Wenn an „SSR“ 5Volt anliegen, schaltet der MOC den Nuller durch und tastet.

…platzhalter_text

Zur Erkennung ob sich im Haus etwas verändert hat kommt der zweite Optokoppler(ACPL824) zum Einsatz, welcher über ein Kondensatornetzteil direkt auf 230V betrieben wird. Der Kondensator hat bei 230V und 50Hz in etwa 16KOhm was ich mich erinnern kann. siehe Version 1. Der 2K2 Widerstand ist ein Leistungswiderstand und hat eine Spannungsfestigkeit von über 400V.

Der 10uF Elko an der 5V Seite des ACPL puffert das Signal. Ohne dem entsteht eine Rechteckspannung. Die Rechteckspannung stammt vom 230V Sinussignal.

2 Daten & Dokumente

2.1 Downloads

  • Schaltung in PDF downloaden
  • Layout in PDF downloaden
  • Eagle Files Downloaden –> KLICK

2.2 Datenblätter

- Eltako S12-100-230 - Stromstoßschalter 16 A PDF, eltako Homepage

Bauteil Bezeichnung Bauteil Wert Firma Bestellnummer
Elektromechanische Stromstoßschalter S12-100-230V Amazon S12-100-230V
Axxatronic Hutschienen-Gehäuse CNMB-2-KIT-CON Conrad 531441-62
Triac BTA16-800 RS 714-2596
Varistor S0271K101 RS 204-2062
Widerstand 2K2 10W RS 625-3525
Optokoppler ACPL-824-300E RS 693-5933
Optokoppler MOC3063X RS 453-1148
Widerstand 330R 0,5W 230V RS 132-371
Widerstand 390R 0,5W 230V RS 132-393
X2 Kondensator 220nF X2 310VAC RS 485-6677
Sicherung 100-400mA RS 284-5293
Leiterplattenklemmen 3polig 5mm RS 494-8912
Leiterplattenklemmen 4polig 5mm RS 494-8928
