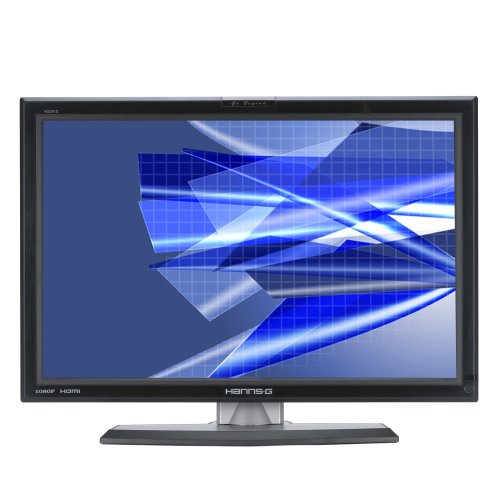

Hanns G. HG281D

1 Einleitung

Kurze Reperaturanleitung für den 28 Zoll Hanns G. „HG281D“
Preis war gut und nun nach 2 oder 3 Jahren fingen die Problemchen an, aber egal ich hatte damit gerechnet.

1.1 Symptome

  • Das Einschalten funktioniert nicht ordnungsgemäß.
  • Während dem Betrieb wird Bild schwarz. Gerät musste ab und wieder eingeschaltet werden.
  • Wenn Bildschirm warm ist/war, dann Horizontal flackernde Streifen.
  • Am Schluss auch schon Bild unscharf/verzerrt.

1.2 Plan

  • Tausch aller Kondensatoren(Elkos) auf der Netzteilplatine.
  • Tausch aller Kondensatoren(Elkos) auf der Hauptplatine.
  • Nachlöten der wichtigsten Spannungsregler auf beiden Platinen.
  • Kontrolle auf Kalte Lötstellen.
  • Spannungen nachmessen am Netzteil. +5V +12V +3.3V usw…
  • ALLE ELKOS LOW ESR und 105°

1.3 Sonstiges

1.4 "Original" Repair Kit

1.5 Bilder

2 Bauteil Bestellung

Bestellt bei RS-Components
21Stück + 20Stück ergibt 41 Elkos wobei einige doppelt!
Weiters wird es den 400V und 100V Typen wahrscheinlich nicht in Low ESR geben, Wird auch nicht benötigt.

Bauteile Netzteil Platine, Alles LOW ESR (FC Type)
Bauteil Bezeichnung Bauteil Wert Bestellnummer
C205 1µ / 50V 571-240
C203 2,2µ / 50V 572-439
C111 22µ / 35V 571-975
C108 10µ / 35V 571-256
C114 2,2µ / 50V 572-439
C707 22µ / 35V 571-975
C403 470µ / 35V 449-1062
C605 47µ / 50V 572-198
C606 1µ / 100V 727-0461
C603 22µ / 35V 571-975
C601 22µ / 400V 365-4767
C406 10µ / 50V 571-256
C701 1000µ / 10V 315-0344
C702 470µ / 10V 315-0338
C401 1000µ / 35V 315-0754
C306 470µ / 35V 449-1062
C506 470µ / 10V 315-0338
C302 1000µ / 25V 315-0619
C301 1000µ / 35V 315-0754
C502 470µ / 25V 315-0574
C505 1000µ / 10V 315-0344
Bauteile Steuerplatine, Alles LOW ESR (FC Type)
Bauteil Bezeichnung Bauteil Wert Bestellnummer
C074 10µ / 16V 449-1006
C077 10µ / 16V 449-1006
C008 10µ / 16V 449-1006
C019 10µ / 16V 449-1006
C018 10µ / 16V 449-1006
C120 10µ / 16V 449-1006
C119 10µ / 16V 449-1006
C094 100µ / 16V 449-1040
C097 100µ / 16V 449-1040
C103 470µ / 16V 315-0467
C098 470µ / 16V 315-0467
C099 470µ / 16V 315-0467
C092 10µ / 16V 449-1006
C061 10µ / 16V 449-1006
C060 10µ / 16V 449-1006
C069 100µ / 16V 449-1040
C080 100µ / 16V 449-1040
C083 100µ / 16V 449-1040
C013 10µ / 16V 449-1006
C014 10µ / 16V 449-1006
- - -
